 网站首页-产品展示-TR转鼓式微过滤器

TR转鼓式微过滤器

工作原理:

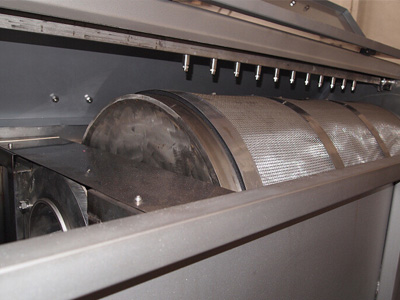

TR转鼓式微过滤器是一种新型的固液分离设备,可以有效的降低污水里面的悬浮物(SS),其工作原理为:污水流入空心转鼓内,由于重力的作用由滤网内侧向外侧流出,水中的悬浮物被截留在不锈钢滤网内侧。转鼓缓慢转动,反冲洗泵抽取滤后出水对滤网进行反冲洗。冲洗水通过位于转鼓顶部的喷头由滤网外侧向内侧对滤网进行冲洗,冲洗下来的颗粒物质由反冲洗水收集槽收集,并通过排污管排出设备。

适用于:
①污水处理厂:出水由一级B提升至一级A标准的提标工程
②中水回用:通过本设备深度过滤其中的非溶解性悬浮微粒物质,达致水循环
再利用目的:
③工业废水处理:根据不同类型工业的要求,本设备可对其用水进行分离过滤处理,使相关水质达到企业使用目的,或符合有关环保的排放要求.
设备结构

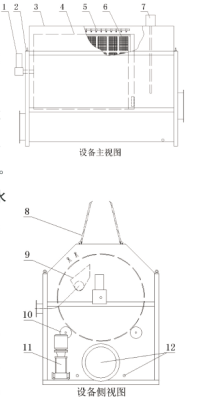

TR转鼓式微过滤器,设备主要部件结构请参照右图:
1.驱动装置: 为转鼓转动提供动力,采用直连式驱动,没有中间传动
副,结构简单、稳定。
2.箱体:箱体是一个半封闭结构,是转鼓载体。内部设有进水区和稳流区,使进入转鼓内的水流形态稳定,提高过滤效果,
3.罩壳:使整机处于封闭式结构内,有效避免水溅,改善操作环境
4.转鼓:为微过滤网载体,一端封闭、另一端开放式结构,滤液通开放端进入,经过滤网过滤后排出。封闭端与驱动装置连接。
5.冲洗装置:为微过滤网的清洗和再生提供保障。本设备提供二路清洗水路,当滤液悬浮物浓度较高时可开启双路清洗从而保证滤网清洗效果。
6.微过滤网:该部件为该设备的核心部件。该部件中的精细316L不锈钢网采用特殊加工工艺连接在上下316L不锈钢圆形的钢丝交叉网架上,并压制在不锈钢板框内,使过滤网即保证足够的过滤面积又保证足够的强度。相比其他的固定方式,该种圆形的钢丝网架更加顺滑,截留和扯挂污水中丝状悬浮物的概率较低,充分保证了污水的处理效果。过滤网与转鼓体的装配设计巧妙,可以很方便的拆卸和安装。

7.液位探测:本设备带有液位检测装置,可探测低、中、高三个水位,与变频器组合自动实现驱动装置低、中、高三种速度运行,即可保证过滤效果又可使设备使用周期延长。并具有超低水位停机与超高水位报警功能。
8.观 察 门:活动式观察门方便日常巡视、维护与检修,开关灵活。
9.排 污 槽:转鼓上自带的收集槽可以将过滤拦截到的悬浮物收集到排污槽内,同时沾粘在滤网上和网眼中的细小悬浮物经过冲洗装置冲洗后的污水也收集在排污槽内并经过排污管道排出,使污浊物不在设备内部聚集。
10.支撑装置:起到支撑转鼓正常运行的作用。采用特殊免维护材料制成,无需加油润滑和日常维护,使用寿命长且拆卸更换方便。

11.冲洗水泵:为冲洗装置提供高压、清洁的水源,清洗水源取自自身过滤后的水。为使喷嘴不堵塞,在管路上另设一道过滤器,更加充分的保证了冲洗装置对过滤网的清洗效果。本设备所需冲洗水量很小,只占到自身处理能力的0. 5%左右,使得本设备更加的节能环保。
12.管路系统:进、出水和设备自身排空用。

设备优点
1、过滤介质性能卓越。本设备滤网采用的过滤介质为不锈钢材质,相比与转盘过滤器的纤维布、聚酯材质具有:孔隙均匀度好、抗拉伸强度高、过滤速度快、耐用性持久、不易堵塞、耐腐蚀性强等优点。
2、滤网更换方便。独立网片,可独立拆除,而不影响其他滤网。
3、耐冲击负荷强。设备在进水SS不高于40mg/L'I青况下,可正常运行。
4、过滤可连续运行。反洗、过滤互不影响。
5、水头损失小。水头损失小于30cm。
6、处理效果好。出水水质SS小于10mg/L。
7、运行全自动化控制。
8、占地面积小。在相同处理水量的情况下,TR型微过滤设备的占地面积远小于其他过滤工艺设备。
9、反冲洗消耗水量小。杂质不易存积于滤网之上,反洗高压水轻松清除杂质。所用水取自过滤后水,用水量为处理的水量0.3%,远低于其他同类过滤器3% -5%的用水
1 0、运行能耗低,耗电量小于其他同类过滤器的1/4,吨水运行费用为0.002元。

同类工艺比较

序号

对比方面

活性砂过滤系统

V型滤池

D型滤池

转盘式微过滤器系统

TR转型鼓微过滤设备

1

过滤介质

活性砂

颗粒滤料

纤维滤料

纤维滤料

316L不锈钢

2

过滤类型

深床过滤

深床过滤

深床过滤

表画过滤,10-100 u m纤维滤布

表面过滤,10-100 U m 316L不锈钢

3

运行形式

连续

间歇

间歇

连续

连续

4

恢复手段

在线洗砂

气水联合反冲洗

气水联合反冲洗

水反冲洗、化学清洗

水反冲洗

5

自用水量

3%

1 0%

5%

1-2%

0. 25%



6

滤层水头损失

o.8m

1 5-2. 5m

2-4m

0 3m

≤0. 3m



7

功能

除ss,与加药系统配合还可除CODcr、TP

8

占地面积

较大

较大

较小

最小

9

设备集成

设备集成度低,需现场组装、安装 较为繁琐

需配合土建,直接吊装入池,安装较方便

无需特别土建,安装方便

10

运行维护

大多部件在池底,维护较复杂

维护较简单

维护较简单

11

总装机功率

(2万吨/天规模)

约38kW

约150kW

约120kW

约13kw

约3kw

12

一次性投

较低

13

运行成本

最高

较低

较低
